304 316 Edelstahl-Querstrebenhalterung für runde Geländerrohre, Sackloch und durchgehendes Loch

Querrohrhalter und Rundrohre zur Anschlusserklärung gezeigt.

Produktbeschreibung

Diese zylindrische Edelstahl-Beschlag nimmt ein rundes Querrohr durch eine seitliche Öffnung auf. Das Montageende wird je nach gewählter Beschlag-Konstruktion und Befestigungsart mit dem tragenden Bauteil verbunden.

Wählen Sie einen Sacklochhalter , wo das Querrohr endet, oder einen Durchgangslochhalter , wo ein durchgehendes Rohr durch den Beschlag geführt wird. Bestätigen Sie vor der Bestellung den Rohrdurchmesser, die Halterabmessungen und die Montage-Details.

Die Fotos zeigen spiegelpolierte Beschläge. Satin-Finish ist eine separate Bestelloption und sollte bei der Angebotsanfrage angegeben werden.

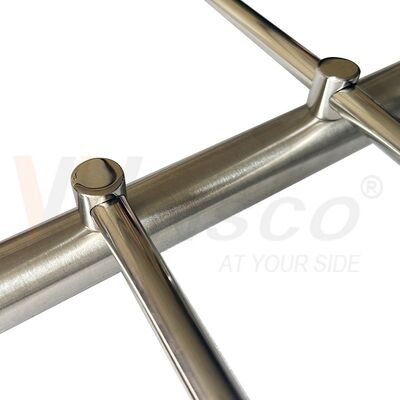

Rundrohr-Anschlussbeispiel

Beispiel für Querrohranschlüsse an einem runden tragenden Rohr. Die endgültigen Befestigungsdetails folgen dem genehmigten Montageentwurf.

Sackloch- und Durchgangsloch-Optionen

Durchgangsloch-Version links und Sackloch-Version rechts.

Produktspezifikationen

Bitte geben Sie die genauen Rohrabmessungen in Millimetern an. Verbindungsrohre und Befestigungsmaterial sind nur enthalten, wenn in der Angebotspreisanfrage angegeben.

Größenoptionen und Musteranpassung

Verschiedene Haltergrößen können geprüft werden, um zu Ihrem Rohrsortiment zu passen. Senden Sie eine bemaßte Zeichnung oder ein vorhandenes Muster, einschließlich Bohrungsdurchmesser, Körperabmessungen und Montageenddetails.

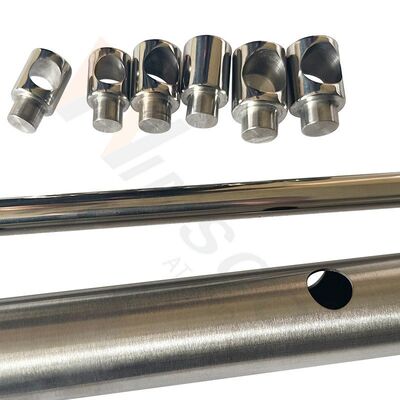

Muster von Haltern und Rohren, die verschiedene Größenkombinationen veranschaulichen.

Rohrpassung und Montage-Details

Passen Sie den Außendurchmesser des Querrohrs an die Aufnahmebohrung an. Überprüfen Sie bei Sacklochhaltern die Einstecktiefe. Bestätigen Sie bei Durchgangslochhaltern den erforderlichen Abstand und die Befestigungsmethode.

Das Montageende muss auch zum tragenden Bauteil passen. Fotos bieten eine visuelle Referenz; endgültige Abmessungen und Verbindungsdetails folgen der genehmigten Zeichnung.

Referenz für die Passung von Querrohrhalter und Rundrohr.

Durchgangslochhalter mit einem durchgehenden Rundrohr.

Anwendungen

• Runde Querrohrverbindungen in Treppengeländer-Konstruktionen
• Balkon- und Terrassengeländer-Herstellung
• Dekorative Rohr-Trennwände und Metallarbeiten
• Ersatzbeschläge passend zu vorhandenen Mustern

Die vollständige Baugruppe, einschließlich Befestigungen, Abständen und Füllungsdesign, muss für das vorgesehene Projekt geeignet sein. Tragfähigkeit und Installationsgeeignetheit erfordern eine Bewertung des Gesamtsystems.

Kundenspezifische Bestellungen für Händler und Hersteller

VVINSCO begrüßt Anfragen von südamerikanischen Importeuren, Geländerherstellern und Eisenwarenhändlern. Zeichnungen und Muster helfen uns, die Abmessungen und das Finish anzupassen, die für Ihr lokales Produktsortiment erforderlich sind.

Spanische Produktbeschreibung: Soporte de acero inoxidable para tubo transversal de baranda, con agujero ciego o pasante.

Portugiesische Produktbeschreibung: Suporte de aço inox para tubo transversal de guarda-corpo, com furo cego ou passante.

1. Senden Sie Abmessungen, Zeichnungen oder Referenzmuster.
2. Bestätigen Sie Material, Lochtyp, Finish und Menge pro Modell.
3. Stimmen Sie Musterfreigabe und Inspektionsanforderungen zu.
4. Bestätigen Sie Produktions-, Verpackungs- und Liefervereinbarungen.

Qualitätskontrolle und Verpackung

Die Inspektion kann das vereinbarte Material, die Körperabmessungen, die Bohrungsgröße, die Lochkonfiguration, die Rohrpassung und das Oberflächenbild umfassen. Eine Musterfreigabe kann vor der Massenproduktion arrangiert werden.

Schutzverpackungen innen und Kartons können je nach Bestellung arrangiert werden. Etiketten können Modell, Material, Finish und Menge kennzeichnen. Bitte geben Sie bei der Angebotsanfrage spezielle Verpackungs-, Materialzertifikats- oder Inspektionsanforderungen an.

Über VVINSCO

Foshan Winsco Metal Products Co., Ltd. verfügt über mehr als 23 Jahre Erfahrung in der Herstellung und im Export von Edelstahl. Wir liefern Edelstahlrohre, -bleche und Geländerzubehör für den ausländischen Großhandel und kundenspezifische Bestellungen.

Wir legen Wert auf klare Spezifikationen, zuverlässige Kommunikation und langfristige Zusammenarbeit. Werksbesichtigungen und Inspektionen durch Dritte sind willkommen.

Häufig gestellte Fragen

Was ist der Unterschied zwischen Sacklöchern und Durchgangslöchern?

Ein Sackloch hat ein geschlossenes Ende und nimmt ein endendes Querrohr auf. Ein Durchgangsloch ermöglicht das Durchführen des Rohrs durch den Halter. Geben Sie jede Version separat in Ihrer Bestellung an.

Können Sie einen vorhandenen Beschlag anpassen?

Wir können ein physisches Muster oder eine bemaßte Zeichnung prüfen. Geben Sie die Bohrungsgröße, die Körperabmessungen, die Montage-Details und das erforderliche Finish an.

Sind Spiegel- und Satin-Finishes erhältlich?

Spiegelpolierte und Satin-Finishes sind separate Optionen. Die Fotos zeigen polierte Beschläge. Ein Referenzmuster kann verwendet werden, um das endgültige Aussehen zu vereinbaren.

Sind Rohre und Befestigungsmaterial enthalten?

Bitte geben Sie die erforderlichen Komponenten in Ihrer Anfrage an. Die Angebotspreisanfrage wird die im Lieferumfang enthaltenen Beschläge, Rohre und Befestigungsmaterialien auflisten.
