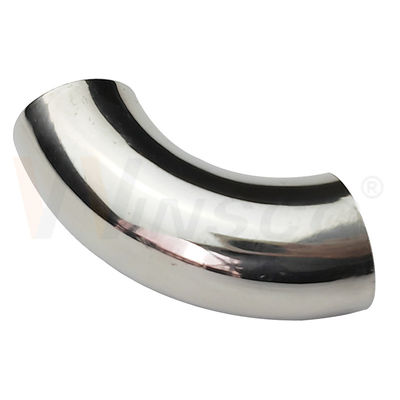

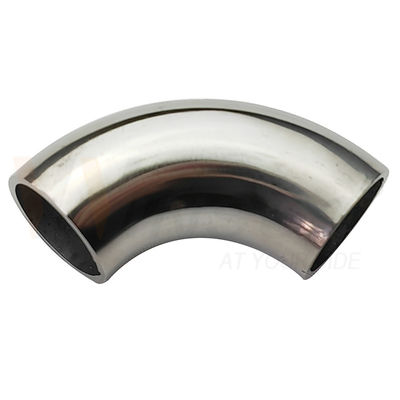

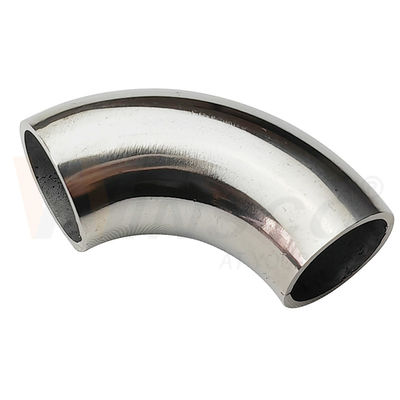

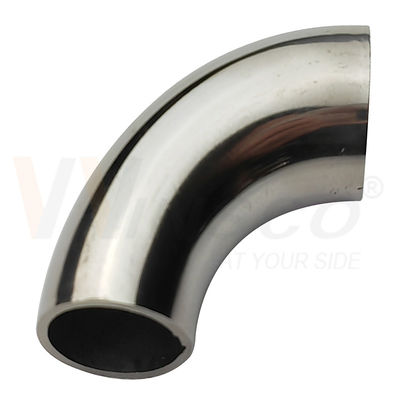

15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish

100 Stücke oder verkäuflich
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
Preis
15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish
Eigenschaften Galerie Produkt-Beschreibung Bewertungen und Rezensionen Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Außendurchmesser: 15,9 mm / 5/8 Zoll
Bogenlänge: 55 mm / 2,17 Zoll
Wandstärke: 1.2mm oder 1.5mm
Material: Edelstahl AISI 201, AISI 304 oder AISI 316
Beenden: Hochglanzpoliert oder satiniert/gebürstet
Verbindungstyp: Stumpfschweiß-/Fertigungsverbindung
Hervorheben:

1.5 mm Edelstahl-Handläufer Ellenbogen

,

304-Grad-Spiegel-Satinschutzbecken

,

15.9mm OD Edelstahl Ellenbogen

Grundinformation
Herkunftsort: FoShan, China.
Markenname: VVINSCO/WINSCO METAL
Zertifizierung: ISO,SGS,TUV,MTC,Third Party From Customers
Modellnummer: Seetaugliche Exportverpackung speziell für Treppen- und Geländerzubehör aus Edelstahl. 1. Individuel
Zahlung und Versand AGB
Verpackung Informationen: Edelstahl Treppe/Treppe/Handgelenk/Riegel/Balustrade Zubehör:Jedes Stück in einem Schaumsack, ca. 10
Lieferzeit: Probe: 3-7 Tage; Massenproduktion: 15-45 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat
Produkt-Beschreibung
VVINSCO | Schweißbare Geländerkomponenten

15,9mm (5/8 Zoll) Edelstahl 90-Grad-Handlaufbogen - 55mm Bogenlänge

Ein kompakter Schweißbogen zum Anpassen von 15,9mm / 5/8 Zoll Edelstahlrohren mit Außendurchmesser. Erhältlich in SS201, SS304 und SS316 mit Spiegelglanz- oder Satin-/gebürstetem Finish für dekorative Handläufe, Balustraden und Metallkonstruktionen mit kleinem Durchmesser.

AD 15,9mm / 5/8 Zoll90-Grad-BogenBogen 55mm / 2,17 Zoll1,2 / 1,5mm Wandstärke201 / 304 / 316

15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish

Produktübersicht

15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish

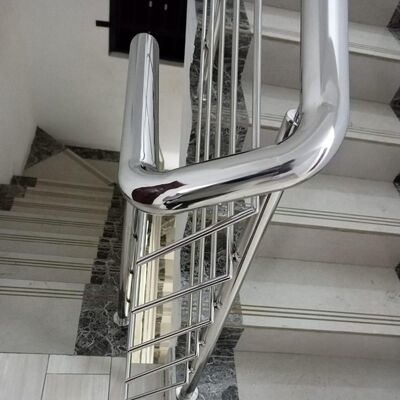

Dieser Bogen bildet eine glatte 90-Grad-Kurve zwischen passenden Edelstahlrohrabschnitten. Seine Bogenlänge von 55 mm sorgt für eine kompakte Biegung für leichte architektonische Geländer und kundenspezifische Edelstahlkonstruktionen. Für eine saubere Verbindung sollten der Außendurchmesser, die Wandstärke und das Finish des Bogens vor der Produktion mit dem verbundenen Rohr abgeglichen werden.

Passanforderung: 15,9mm ist der Außendurchmesser des Bogens. Er muss mit dem tatsächlichen Außendurchmesser und der Wandstärke des Rohrs übereinstimmen; 16mm Rohre sollten separat geprüft und nicht als austauschbar angenommen werden.

Technische Spezifikationen

Produkt Schweißbarer Edelstahl 90-Grad-Handlauf-/Geländerbogen
Außendurchmesser 15,9mm / 5/8 Zoll
Bogenlänge 55mm / ca. 2,17 Zoll
Wandstärke 1,2mm (0,047 Zoll) oder 1,5mm (0,059 Zoll)
Material AISI 201, AISI 304 oder AISI 316 Edelstahl
Oberfläche Spiegelpoliert (PSS) oder satiniert/gebürstet (SSS)
Verbindung Stoßschweißung / Konstruktionsverbindung; der Installateur sollte das Schweißverfahren bestätigen
Individualisierung Qualität, Oberfläche, Abmessungen, Kennzeichnung und Verpackung vorbehaltlich Zeichnungs- und Mengenbestätigung

Warum dieser Bogen das Installationsrisiko reduziert

15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish

15.9mm (5/8 Zoll) Edelstahl 90 Grad-Schweiß-On-Handrail Ellenbogen mit 55mm Bogenlänge in SS201/304/316 und Spiegel oder Satin Finish

Genaue AD-IdentifizierungMetrische und zöllige Angaben helfen Käufern, den Bogen dem vorgesehenen Rohr zuzuordnen.
Definierte BogenlängeDie Bogenabmessung von 55 mm unterstützt Layoutprüfungen vor der Fertigung.
Abstimmung der OberflächenbeschaffenheitSpiegel- und Satinoptionen können mit dem verbundenen Geländerrohr abgestimmt werden.
Auswahl der LegierungWählen Sie 201 für trockene Innenräume, 304 für allgemeine architektonische Zwecke oder 316 für Küsten- und Poolbereiche.
Kontrolliertes SchweißenEine passende Wandstärke macht Ausrichtung, Punktschweißen und Schweißnahtbearbeitung vorhersehbarer.
AuftragsverifizierungAbmessungen, Material, Oberfläche, Menge und Etiketten können vor dem Versand überprüft werden.

Referenz für 90-Grad-Bogen-Größenreihe

Die folgende Tabelle zeigt die breitere VVINSCO Bogenreihe. Bestätigen Sie die hervorgehobene Produktspezifikation – 15,9mm AD, 55mm Bogen und ausgewählte Wandstärke – auf dem Angebot und der genehmigten Zeichnung.

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart

Empfohlene Schweiß- und Oberflächenbehandlungssequenz

  1. Überprüfen Sie das 15,9mm Rohr AD, die Wandstärke, die Legierung, den 90-Grad-Winkel und die 55mm Bogenanforderung.
  2. Schneiden Sie die zu verbindenden Rohrenden rechtwinklig, reinigen und entgraten Sie sie.
  3. Verwenden Sie eine Vorrichtung, um den Bogen und das Rohr im erforderlichen 90-Grad-Winkel auszurichten.
  4. Schweißen Sie symmetrisch an, und führen Sie dann das genehmigte WIG-Schweißverfahren durch.
  5. Bearbeiten Sie die Schweißnaht sorgfältig und stellen Sie die angegebene Spiegel- oder Satinoberfläche wieder her.
  6. Überprüfen Sie Winkel, Nahtausrichtung, Abmessungen und sichtbare Oberfläche vor der Installation.
Technische Anmerkung: Dies ist eine Geländerkomponente, kein zertifiziertes Druckrohrfitting. Die endgültigen Geländerlasten, das Schweißdesign, die Anker und die Installation müssen den Spezifikationen des Projekt Ingenieurs und den örtlichen Bauvorschriften entsprechen.

Was Sie für ein Angebot senden müssen

  • Erforderlicher AD: 15,9mm / 5/8 Zoll
  • Wandstärke: 1,2mm oder 1,5mm
  • Legierung: SS201, SS304 oder SS316
  • Oberfläche: Spiegel oder Satin/gebürstet, einschließlich Kornanforderung
  • Menge, Verpackung, Bestimmungsort und jede Zeichnung oder jedes Muster

Häufig gestellte Fragen

Passt dieser Bogen auf ein 16mm Rohr?
Nicht automatisch. Der angegebene AD beträgt 15,9mm. Bestätigen Sie die tatsächliche Rohrtoleranz und die vorgesehene Schweißnaht vor der Bestellung.

Welche Legierung wird in der Nähe des Meeres oder eines Schwimmbeckens empfohlen?
SS316 ist die bevorzugte Option für Küsten-, Pool- und chloridgefährdete Umgebungen. Reinigung und Wartung sind weiterhin erforderlich.

Kann VVINSCO das passende Rohr liefern?
Ja. Senden Sie die erforderliche Legierung, den AD, die Wandstärke, die Oberfläche, die Länge und die Menge, damit Bogen und Rohr als eine koordinierte Bestellung bewertet werden können.

Kompatibilität vor der Produktion bestätigen

Senden Sie VVINSCO Ihre Rohr AD, Wandstärke, Legierung, Oberfläche, Menge und Zeichnung. Winsco Metal bringt mehr als 23 Jahre Erfahrung in der Herstellung und im Export von Edelstahl für Standard- und kundenspezifische Geländeraufträge ein.
